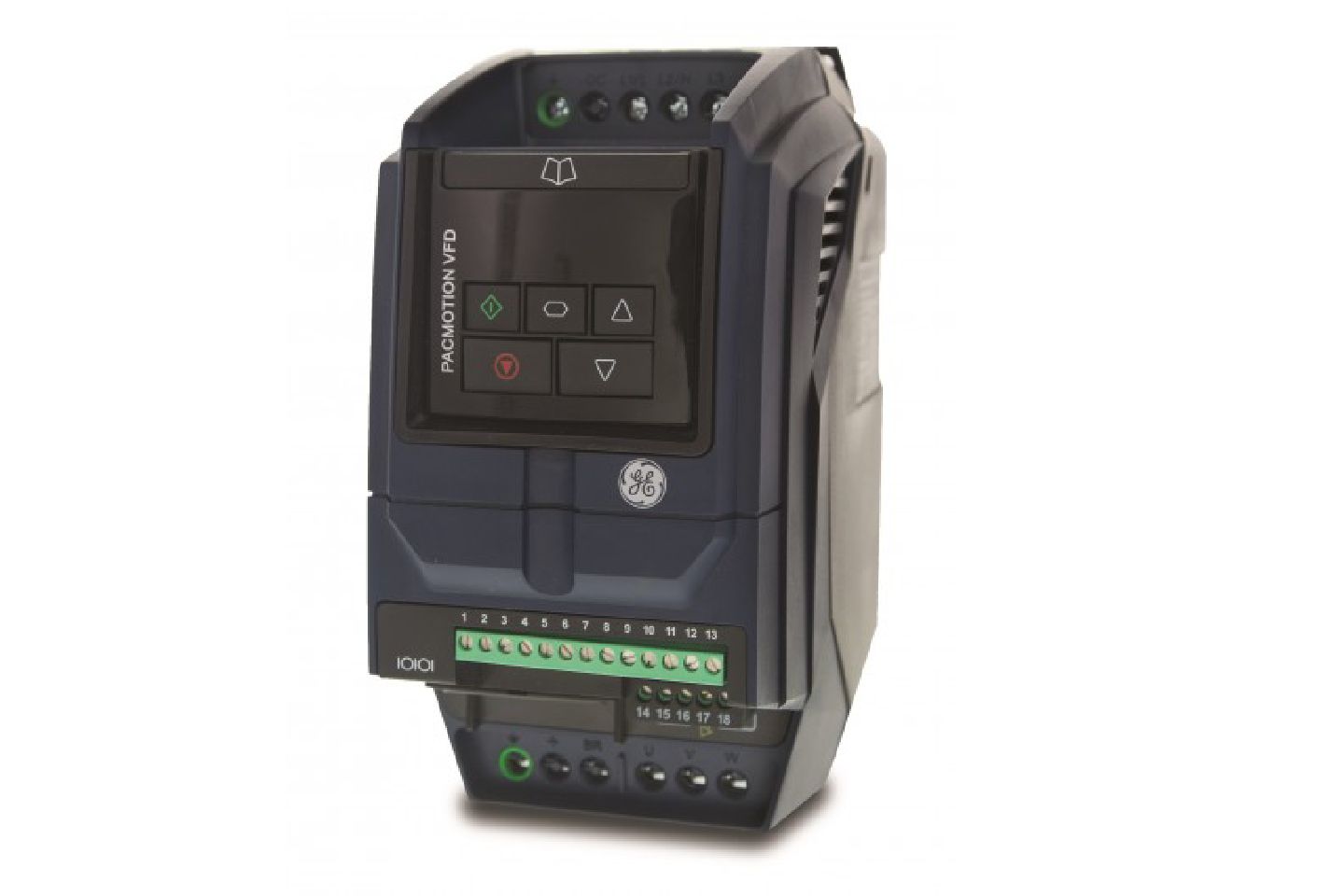

Plataforma de control avanzado de motores
El espacio limitado en el armario y los complejos procedimientos de configuración son los desafíos típicamente asociados con los variadores de frecuencia tradicionales. La nueva generación VFD de GE está diseñada para ser compacta, simple y especialmente adecuada para ventiladores, bombas, sistemas de ventilación, transporte, trabajo con metales, fabricación de herramientas y manejo de materiales.
Sin armario de control
Los grados de protección IP55 e IP66 permiten la instalación de los variadores sin necesitar un armario en ambientes con partículas en suspensión o en ubicaciones húmedas o susceptibles de contacto con agua a presión, como industrias de alimentos, bebidas y farmacéuticas.
Flexibilidad Fieldbus
Funcionalidad añadida al sistema Fieldbus evitando depender de ingeniería avanzada o programación C ++ y C #. Los módulos VFD PACMotion de GE vienen con modos preconfigurados que pueden acelerar drásticamente el tiempo y reducir sustancialmente la carga del controlador. Simplemente se introducen los parámetros y listo.
Arranque de motor simple
Disponer de un sistema unificado con un inversor estándar reduce sustancialmente el tiempo de arranque en pórticos, grúas, elevadores, transportadores, tornamesas y sistemas de recuperación de almacenamiento. La funcionalidad de parada en rueda libre protege contra la alimentación inversa y permite eliminar la necesidad de resistencias de frenado.
Puesta en marcha más rápida con un diseño flexible que ofrece rangos de potencia de 0,25 a 250 kW, así como una gran cantidad de protocolos de comunicación. Las opciones como la resistencia de frenado, bobinas de línea, filtros de línea, bobinas de salida y filtros de salida permiten personalizar rápidamente el VFD de PACMotion según los requisitos.
– Excepcionalmente compacto
– Ranuras de montaje de fácil acceso para una instalación rápida
– Opciones simples de inicio y configuración: «encender y operar»
– Fácil de usar
– Fácil acceso con terminales en la parte frontal
– Tarjeta de ayuda laminada con referencia rápida a los parámetros y cableado
– 32kHz PWM para un funcionamiento silencioso
– Herramientas de diagnóstico incorporadas
– IP66 para entornos con impacto de agua a presión
– IP55 para entornos con partículas en suspensión
Diseño robusto para aplicaciones exigentes
El PACMotion VFD está diseñado para funcionar en entornos hostiles. Las placas de circuito con revestimiento estándar pueden soportar condiciones exigentes, proporcionando una alta capacidad de sobrecarga clasificada hasta 125% I en servicio continuo y 150% I para duraciones cortas. Soportando temperaturas de hasta 60 °C y con opción de armarios adicionales, el PACMotion VFD puede cumplir con sus retos más difíciles.
Compacto, diseño modular
El tamaño compacto de PACMotion VFD y sus carcasas disponibles IP55 e IP66 maximizan el espacio ya que alojan la unidad más cerca de la máquina, incluso fuera del armario de control. El teclado y la pantalla incorporados permiten a los operadores validar parámetros que proporcionan información instantánea durante la configuración solución de incidencias.
Conectar y optimizar
El diseño modular permite conectar y controlar unidades individuales con un solo teclado. Además de beneficiarse de la redundancia PROFINET, la conexión del PACMotion VFD con otros productos de GE le permite controlar, registrar y optimizar la salida en tiempo real. La adición de la tecnología Field Agent permite enviar datos a través de una conexión segura a Internet Industrial.
Especificaciones técnicas Variadores de Frecuencia PACMotion
Input Voltage | 1 Phase 200-240VAC, 3 Phase 200-240VAC 3 Phase 380-480VAC, 3 Phase 500-600VAC |
Power Range | 0.75 – 250kW (1 – 350 HP) |
Temperature | IP55 and IP66: -10°C to 40°C IP20: -10°C to 50°C In storage (not in operation): -40°C to 60°C |
Current Overload 60s / 2s | 60s / 2s 150% / 175% Breakaway torque up to 200% |
Environmental Conditions | Designed to meet IEC 60721-3-3, IP20 Drives: 3S2/3C2 IP55 & 66 Drives: 3S3/3C3 |
Motor Cable Length | 100m+ shielded 150m+ unshielded |
Electromagnetic Compatibility (EMC) | Integrated EMC Filter C2 at 3 x 380 to 480VAC |
Safety | STO: EN 61508 (1-7) SIL 2 ISO 13849-1:2006 PL d |
¿Quiere más información? Contáctenos en este enlace
