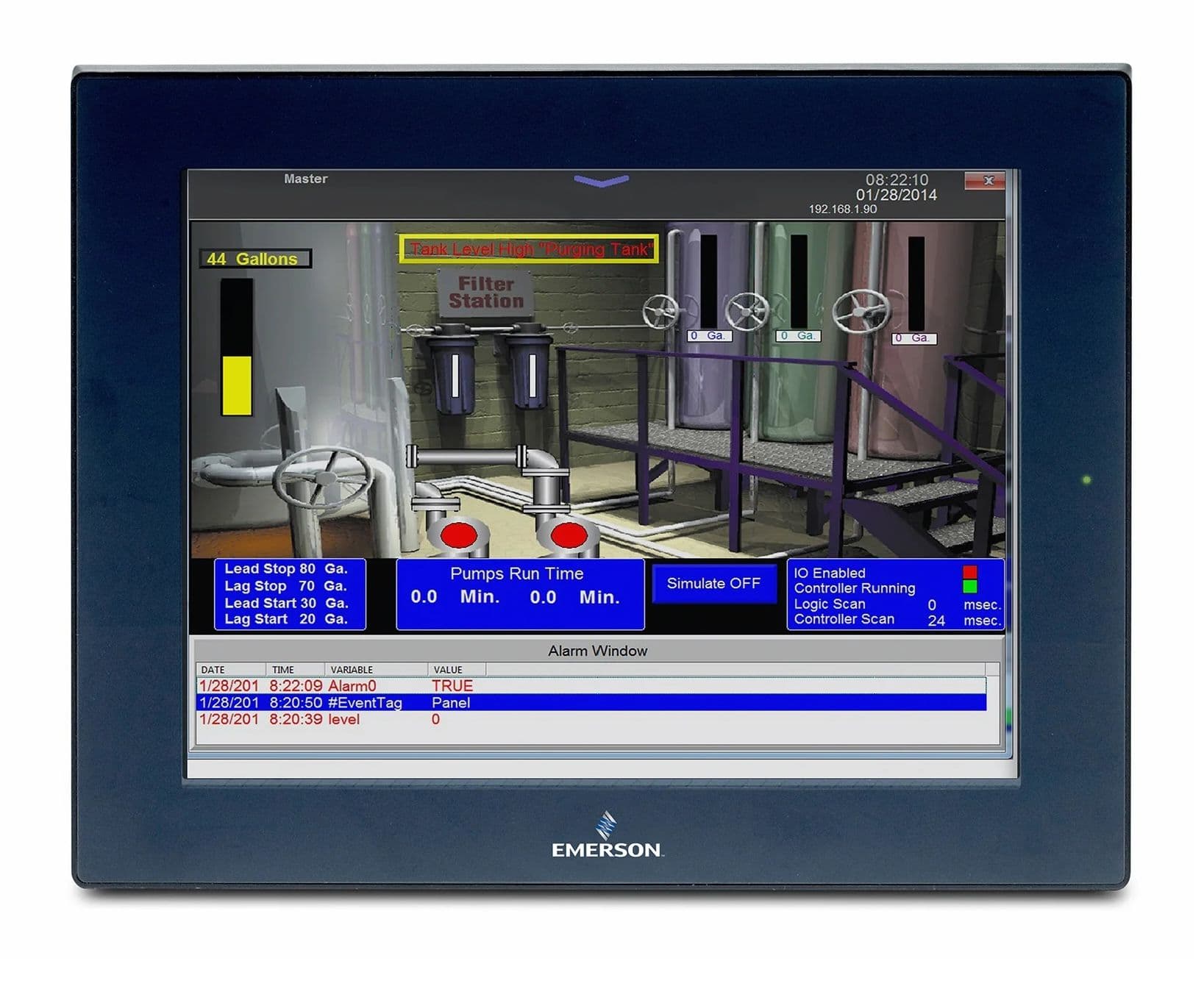

El QuickPanel+ de Emerson PACSystems es un terminal HMI industrial que integra en un único dispositivo cuatro funciones críticas: interfaz de operador, controlador lógico (PLC), gateway de conectividad e historiador de datos embebido.
Diseñado para aplicaciones de automatización de máquinas y procesos en el Internet Industrial, elimina la necesidad de combinar hardware de múltiples fabricantes, reduce el cableado y simplifica la puesta en marcha mediante una base de datos común de tags.
Disponible en tamaños de 6" a 15" con pantalla táctil capacitiva multitáctil, se programa en los cinco lenguajes IEC 61131-3 y ofrece conectividad Ethernet, RS-232 y RS-485 para integración con dispositivos de campo de cualquier fabricante, así como acceso remoto nativo vía FTP, HTTP y escritorio remoto.
Beneficios QuickPanel+
Solución All-in-One
Integra HMI, PLC, gateway de máquina e historiador en un único dispositivo. Reduce inventario, elimina la reintroducción de tags y simplifica el mantenimiento a lo largo de todo el ciclo de vida del equipo.
Pantalla táctil capacitiva
Pantalla capacitiva proyectiva multitáctil de 2 puntos en modelos de 7" a 15". Utilizable con guantes EPI, tan sensible como un smartphone. Zoom hasta el 400% con doble toque.
Programación IEC 61131-3 completa
Soporta los 5 lenguajes IEC 61131-3: Ladder, SFC, Texto Estructurado, IL y FBD. Base de datos común que elimina la reintroducción de tags y acelera la configuración del sistema.
Conectividad IT/OT nativa
Ethernet, RS-232 y RS-485 integrados. Navegador HTML5 completo con WEC7. Servidores FTP/HTTP y escritorio remoto nativos, sin hardware adicional.
Historial de datos embebido
Incluye opción de historiador de datos embebido para almacenamiento local de tendencias y eventos. Compatible con Proficy Historian para integración en sistemas de planta.
Certificado para zonas peligrosas
UL Listed HazLoc Clase 1 Div 2, IP65F, UL TYPE 4X, ATEX Zona 2 y Marine (ABS, BV, DNV GL) en modelos con recubrimiento conformal. Listo para los entornos industriales más exigentes.
Ver QuickPanel+ en acción
Descubre cómo funciona y sus principales capacidades
Especificaciones técnicas
- Arquitectura todo-en-uno con procesador Freescale i.MX535 1 GHz (ARM Cortex A8), GPU 2D/3D integrada y hasta 1 GB DDR3.
- Pantallas táctiles capacitivas proyectivas multitáctil (2 puntos) de 7" a 15", y resistiva de 6".
- Sistema operativo Windows Embedded Compact 7 con navegador HTML5 completo.
- Programación en 5 lenguajes IEC 61131-3: Ladder, SFC, ST, IL y FBD.
- Conectividad dual Ethernet 10/100BaseT, RS-232, RS-485 y protocolos industriales abiertos.
- Servidores FTP/HTTP integrados, escritorio remoto y programación remota sin hardware adicional.
- Certificaciones UL HazLoc (Clase 1 Div 2), ATEX Zona 2, CE, Marine (ABS/BV/DNV GL) y protección IP65F frontal.
- Escalabilidad desde aplicaciones de máquina individual hasta sistemas de planta con historiador embebido y almacenamiento SD/SDHC.
