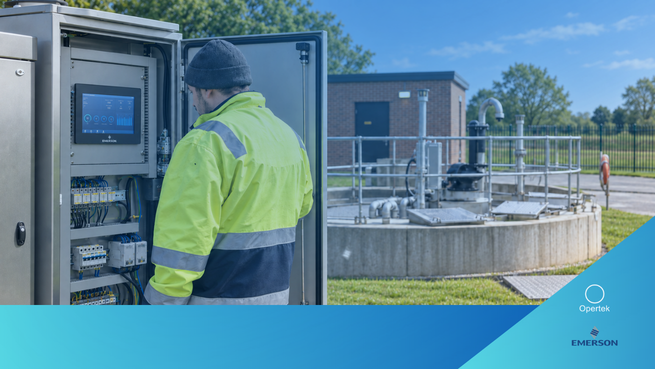

HMI con PLC integrado: dónde encaja la QuickPanel+2

Hay máquinas que necesitan un PLC, una pantalla, un router para el acceso remoto y un PC para guardar datos. Y hay muchas otras en las que eso son cuatro equipos, cuatro cableados y cuatro cosas que mantener para un trabajo que cabe en uno solo.

Para ese segundo grupo existe el HMI con PLC integrado. La nueva QuickPanel+2 de Emerson lleva la idea un paso más allá: visualización, control, comunicaciones, acceso remoto seguro e historiador de datos en el mismo panel.

La pregunta útil no es qué hace, sino dónde compensa. Aquí van seis escenarios y un caso real.

¿Dónde tiene sentido un HMI con PLC integrado?

Fabricantes de maquinaria (OEM)

Para un fabricante de maquinaria, cada componente de la lista de materiales es coste, montaje y una referencia más que mantener en postventa. Juntar HMI, control y comunicaciones en un equipo simplifica las tres cosas.

La QuickPanel+2 añade dos detalles pensados para OEM. Una versión con frontal sin marca (blank bezel), para vestir la máquina con tu propia imagen. Y Secomea SiteManager Embedded preinstalado: con su licencia activa, tu equipo de servicio entra en las máquinas vendidas sin viajar y sin pedir al cliente que abra puertos en su firewall.

Aguas: estaciones de bombeo, depósitos y depuradoras

Instalaciones repartidas por el territorio, muchas sin personal y con comunicaciones que a veces fallan. Aquí cuentan tres cosas: hablar los protocolos de telecontrol, no perder datos cuando cae el enlace y funcionar dentro de un armario a la intemperie.

La QuickPanel+2 cubre las tres. Habla DNP3, IEC 60870-5-104 y Modbus. Su historiador guarda los datos en local si se pierde la red y los reenvía al volver. Trabaja de -20 a +60 °C y tiene versiones legibles a pleno sol.

Química y atmósferas explosivas

En una zona clasificada, cada equipo que entra necesita su certificación. La QuickPanel+2 cuenta con UL Class I Division 2 y con ATEX para zona 2 (grupo II, categoría 3, gas IIC y polvo IIIC), evaluada por un organismo externo, en los modelos de 12 y 15 pulgadas. Para ambientes húmedos o agresivos existe una versión con barnizado de protección (conformal coating).

Alimentación y bebidas

Limpiezas con agua a presión, polvo de producto, humedad constante. El frontal IP66 y UL Type 4X está pensado para ese día a día. Y como el panel lleva navegador web, el operador puede consultar un procedimiento o un informe en la propia línea, sin ir a buscar un PC.

Energía y gestión de infraestructuras

Entre sus 41 drivers hay protocolos de subestación y telecontrol (IEC 61850, IEC 60870-5-104, DNP3) y de edificios e instalaciones técnicas (BACnet/IP, KNX, SNMP). Sirve como panel local y pasarela de datos en subestaciones y salas técnicas.

Plantas con QuickPanel+ instaladas

Probablemente, el escenario más habitual. La QuickPanel+ funciona con Windows Embedded Compact 7, sin soporte extendido de Microsoft desde abril de 2021. La QuickPanel+2 convierte el proyecto en un solo paso y, en 7 y 12 pulgadas, entra en el mismo recorte del panel. Te lo contamos en detalle en nuestro artículo sobre la QuickPanel+2.

Un caso real: 41 estaciones de bombeo y un proveedor que dejó de dar soporte

La QuickPanel+2 está disponible desde agosto de 2026, así que todavía no hay casos publicados con ella. Pero entre las referencias publicadas del sector del agua hay una, con PLC de Emerson, que explica muy bien por qué la continuidad de un fabricante importa tanto como su ficha técnica.

El problema

El Departamento de Gestión e Ingeniería Ambiental de Orangetown (Nueva York) gestiona la red de saneamiento que da servicio a unas 50.000 personas. Tenía 41 estaciones remotas de bombeo de aguas residuales, pero solo podía permitirse conectar 11 por radiotelemetría.

Consiguió una subvención del estado para modernizar el control y conectar las 41. Y entonces apareció el obstáculo: el fabricante de su equipo de control y telemetría ya no le daba soporte, y las alternativas que le ofrecía se salían del presupuesto.

La solución

Con el integrador Optimum Controls Corporation, Orangetown instaló en cada estación un PLC VersaMax de Emerson que vigila alarmas, nivel del pozo, velocidad de las bombas (movidas por variadores de frecuencia) y estados. Los datos viajan por red inalámbrica hasta un SCADA CIMPLICITY, hoy parte de la suite Proficy de Velotic, con un servidor y tres puestos cliente en planta.

Hubo además una decisión de diseño clave: las 41 estaciones se configuraron siguiendo solo tres modelos tipo (dos bombas con boyas, tres bombas con boyas y tres bombas con medición ultrasónica). Menos variantes, mantenimiento más sencillo.

El resultado

Según el caso publicado:

• Modernización ajustada al presupuesto.
• Ninguna parada desde la instalación.
• Instalación y mantenimiento sencillos.
• Más datos y mejor documentación de cada estación.
• Una solución que escala a los tres tamaños de estación.

"Recibimos información más completa de cada estación de bombeo a mejor precio que con nuestra solución anterior. Y el sistema ha sido muy fiable: no hemos tenido ninguna parada desde que instalamos el equipo", resume Robert J. Beckerle, director del departamento.

Cuando se documentó el caso, solo quedaban unas pocas estaciones por incorporar a la red. El siguiente paso previsto: recibir las alarmas en el móvil.

Cómo se plantearía hoy con una QuickPanel+2

El reto de Orangetown es el de cualquier red de estaciones dispersas. Así encajaría hoy la QuickPanel+2 en una estación como esas:

• Continuidad del fabricante. Justo lo que le faltó a Orangetown con su proveedor anterior. La QuickPanel+2 hereda los proyectos de la QuickPanel+ y trabaja con un sistema operativo con soporte extendido hasta 2032.
• Estaciones tipo. Un proyecto base en PAC Machine Edition se replica en todas las estaciones del mismo modelo.
• Datos que no se pierden. El historiador integrado almacena en local si cae el enlace y reenvía después a la base de datos central.
• Alarmas y soporte en remoto. Lo que Orangetown tenía como siguiente paso: con Secomea integrado, el técnico revisa alarmas y diagnostica desde el móvil o el portátil antes de desplazarse.

Un panel de operador se elige por su ficha técnica, pero se vive con él durante quince años. Lo que decide el coste real no es el precio del equipo, sino lo que pasa el día que hay que ampliarlo, repararlo o sustituirlo.

En Opertek distribuimos Emerson. Te ayudamos a valorar si un HMI con PLC integrado encaja en tu máquina o en tu red de estaciones, y a planificar la migración de las QuickPanel+ que ya tienes.

¿Tienes estaciones remotas o máquinas con QuickPanel+ que modernizar? Cuéntanos tu caso.
