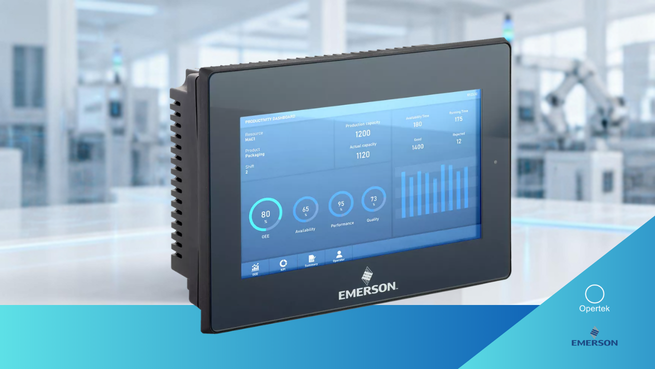

QuickPanel+2 de Emerson: el HMI que hace cinco trabajos

Emerson ha renovado uno de sus equipos más instalados. La nueva QuickPanel+2 mantiene la experiencia de operador de la QuickPanel+ y cambia casi todo lo que hay debajo: procesador, memoria, sistema operativo y comunicaciones.

Y no se queda en una pantalla más rápida. En la misma carcasa trabajan cinco funciones que en muchos armarios eléctricos se reparten entre varios equipos: visualización, control en tiempo real, gateway de comunicaciones, acceso remoto seguro e historiador de datos. Menos equipos, menos cableado y menos hueco en la puerta del armario.

Para quien ya tiene QuickPanel+ en planta, la mejor noticia es otra: el proyecto existente se convierte en un solo paso.

Qué cambia por dentro (y por qué te importa)

Empecemos por lo que no se ve. La QuickPanel+ funciona con Windows Embedded Compact 7, un sistema operativo cuyo soporte extendido terminó en abril de 2021, según el ciclo de vida publicado por Microsoft. Traducido a planta: ya no recibe parches de seguridad.

La QuickPanel+2 salta a Windows 10 IoT Enterprise LTSC 2021, con soporte extendido hasta enero de 2032. Más de cinco años por delante con un sistema operativo mantenido.

El hardware da un salto del mismo tamaño:

• Procesador de cuatro núcleos a 1,6 GHz (i.MX8M Plus), frente al núcleo único a 1 GHz de la generación anterior.
• 4 GB de RAM con corrección de errores (ECC), cuando antes había entre 512 MB y 1 GB.
• 64 GB de almacenamiento interno eMMC, más ranura para tarjeta SDXC.
• Dos puertos Gigabit Ethernet y dos USB 3.0.

Para el operador, en cambio, casi nada cambia, y es deliberado. Pantalla panorámica 16:9 con táctil capacitivo multipunto, que responde como un móvil, y resolución Full HD en el modelo de 15 pulgadas. No hay que volver a formar a nadie.

Cinco funciones en una sola QuickPanel+2

1. Visualización con navegador. Gráficos escalables y un navegador web moderno integrado. En el mismo panel, el operador puede ver la cámara de la línea, un informe o una aplicación web interna.

2. Control en tiempo real. La QuickPanel+2 no solo enseña datos: también controla. Se programa en los cinco lenguajes de la norma IEC 61131-3 (ladder, SFC, texto estructurado, lista de instrucciones y bloques de función). En una máquina compacta puede hacer de PLC; en instalaciones mayores trabaja junto a los PLC PACSystems de Emerson.

3. Gateway de comunicaciones. Lleva integrado el servidor Emerson Connext OPC UA y 41 drivers de comunicación, con hasta seis conexiones simultáneas y 15.000 tags de PLC. Habla Modbus (RTU y TCP), EtherNet/IP, OPC UA, BACnet/IP, MQTT, DNP3, IEC 60870-5-104 e IEC 61850, además de los protocolos nativos de los principales fabricantes de PLC.

4. Acceso remoto seguro. Viene con Secomea SiteManager Embedded preinstalado. Al activar su licencia, el panel entra en una infraestructura de acceso remoto gestionada desde GateManager: conexiones solo salientes, sin abrir puertos entrantes en el firewall de planta, y control centralizado de quién accede y cuándo. El técnico revisa alarmas, diagnostica y carga actualizaciones desde el portátil o el móvil. Sin coger el coche.

5. Historiador de datos incluido. Connext Historian viene con el equipo, sin licencia aparte. Registra hasta 15.000 tags en bases de datos estándar (SQL Server Express, MySQL o PostgreSQL) alojadas en un PC o servidor, así el panel reserva su potencia para visualizar y controlar. Si se cae la red, guarda los datos en local y los reenvía cuando vuelve la conexión. Y cuando el proyecto crece, el paso natural es Proficy Historian, de Velotic.

Cómo migrar de QuickPanel+ a QuickPanel+2 sin rehacer el proyecto

Aquí está, probablemente, el mejor argumento para quien ya tiene equipos instalados. Y no son pocos: Emerson cifra en más de 50.000 las QuickPanel+ vendidas en los últimos diez años.

La conversión se hace en PAC Machine Edition: clic derecho sobre el equipo y "Convertir a QuickPanel+2". Pantallas, scripts y nombres de variables se mantienen. Los drivers compatibles pasan solos a sus equivalentes Connext, las direcciones de E/S se remapean y los gráficos se reescalan al nuevo formato panorámico.

La parte física también está resuelta. En los modelos de 7 y 12 pulgadas el recorte del panel es el mismo: se desmonta el equipo antiguo y se monta el nuevo en el mismo hueco. Para 10 y 15 pulgadas hay placas adaptadoras que aprovechan el recorte existente.

Hecha para sitios donde un panel normal no aguanta

Menos adjetivos y más datos de ficha:

• De -20 a +60 °C de temperatura de trabajo, con refrigeración por convección natural, sin ventiladores.
• Frontal IP66 y UL Type 4X, pensado para limpiezas con agua y ambientes con polvo.
• Zonas clasificadas: certificación UL Class I Division 2 y ATEX para zona 2 (en ATEX, modelos de 12 y 15 pulgadas).
• Versiones legibles a pleno sol, con hasta 1.200 cd/m² de brillo.
• Barnizado de protección (conformal coating) para ambientes húmedos o agresivos.
• Frontal sin marca (blank bezel), para fabricantes de maquinaria que quieren vestir el equipo con su propia imagen.
• Certificaciones navales ABS, BV y DNV, en proceso.

Disponible en 7, 10, 12 y 15 pulgadas, con alimentación a 12/24 V DC.

El mejor cambio de panel de operador es el que el operador casi no nota. La QuickPanel+2 va justo por ahí: la misma forma de trabajar en planta, una plataforma nueva por debajo y una migración pensada para no rehacer lo que ya funciona.
